Как выбрать запорную арматуру ПВХ для бассейна

Запорная арматура управляет потоком воды в обвязке: перекрывает участки для обслуживания, направляет воду по нужному контуру и не даёт ей идти в обратную сторону. От правильного подбора зависит, насколько удобно будет обслуживать систему и защищён ли насос от опорожнения трассы. Выбирают арматуру по типу (задаче), способу управления, диаметру, классу давления PN и материалу уплотнений.

Типы арматуры по назначению

Каждый вид решает свою задачу в контуре фильтрации:

• Шаровые краны — основной запорный элемент: полностью открывают или перекрывают поток. Ставят на входах и выходах насоса, фильтра, нагревателя, на сливе и подпитке.
• Дисковые поворотные затворы — то же перекрытие, но для крупных диаметров; компактнее шарового крана и удобнее в обвязке коммерческих бассейнов.

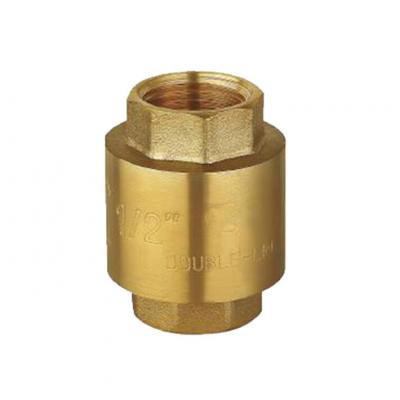

• Обратные клапаны — пропускают воду только в одну сторону. Защищают насос от слива воды обратно в чашу при остановке и не дают потокам смешиваться.
• Мембранные вентили — позволяют плавно регулировать расход, а не только открывать/закрывать; полезны там, где нужна тонкая настройка потока.

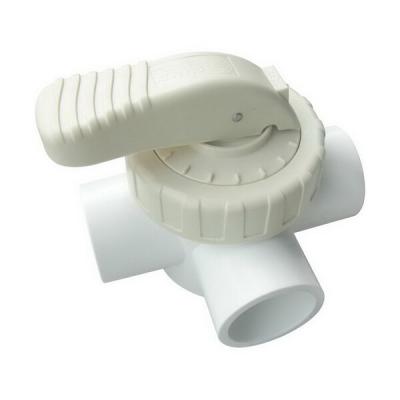

• Двухпозиционные краны — переключают направление между двумя линиями (например, фильтрация/слив) одним движением.

Способ управления

От него зависит, ручная это арматура или часть автоматики:

• Ручная (шаровые краны, затворы, вентили) — для участков, которыми управляют вручную при сезонном обслуживании и текущей эксплуатации.
• С электроприводом — кран или затвор открывается по сигналу контроллера; нужен для автоматизированных систем фильтрации и водоподготовки.
• Соленоидные (магнитные) клапаны — срабатывают от электросигнала, применяются в узлах нагрева, автоматической подпитки и дозирования.
• Автоматические вентили обратной промывки — управляют циклом промывки фильтра без ручного переключения.

Если бассейн оснащён автоматикой, арматуру с приводом подбирают под напряжение управления (например, 220 В или 24 В) и тип сигнала.

Диаметр и присоединение

Диаметр арматуры должен совпадать с диаметром трубы на этом участке — в разделе это размеры от 20 до 225 мм. Варианты присоединения:

• Муфтовое (под клей) — кран вклеивается в раструб, как обычный фитинг; неразъёмное герметичное соединение.
• Резьбовое — с внутренней или наружной резьбой, для стыка с оборудованием и разборных узлов (маркируется в дюймах: 1", 1.1/2", 2" и т.д.).
• Фланцевое — для крупной арматуры и сервисных разъёмов.

Для участков, которые периодически снимают, удобнее разборные и резьбовые исполнения; для стационарной трассы — муфтовые клеевые.

Давление и уплотнения

Класс давления PN арматуры не должен быть ниже, чем у трубы и напора, который создаёт насос на этом участке — иначе клапан или кран станет слабым местом контура. Уплотнения определяют стойкость к воде с реагентами:

• EPDM — стандартное уплотнение, устойчивое к хлору и средствам дезинфекции; встречается в большинстве кранов и клапанов раздела.
• PTFE — применяется в седле шаровых кранов, обеспечивает плавный ход и герметичность.

Корпус из ПВХ не боится коррозии, ультрафиолета и окисления, поэтому такая арматура служит в условиях постоянного контакта с обработанной водой.

Совместимость с системой

Чтобы узлы собрались без переходников и протечек, у крана, трубы и фитингов должны совпадать диаметр, тип соединения и PN. Удобнее подбирать арматуру той же серии и производителя, что трубы ПВХ и фитинги — тогда раструбы и резьбы садятся точно. Под клеевой монтаж дополнительно понадобятся клей и праймер для ПВХ, под резьбовые узлы — уплотнительная лента или нить. Запасные ручки и ремкомплекты к шаровым кранам стоит брать сразу, чтобы при обслуживании не останавливать систему надолго.
