Как выбрать фитинги ПВХ для бассейна

Фитинги — соединительные элементы, которые собирают трубы ПВХ в единый герметичный контур: поворачивают трассу, разветвляют поток, переходят с одного диаметра на другой и подключают обвязку к оборудованию. Подбирают их по четырём параметрам: типу (назначению), диаметру, способу соединения и классу давления PN. Все четыре должны совпадать с параметрами труб и арматуры в системе.

Типы фитингов по назначению

Каждый тип решает свою задачу в разводке. Что за что отвечает:

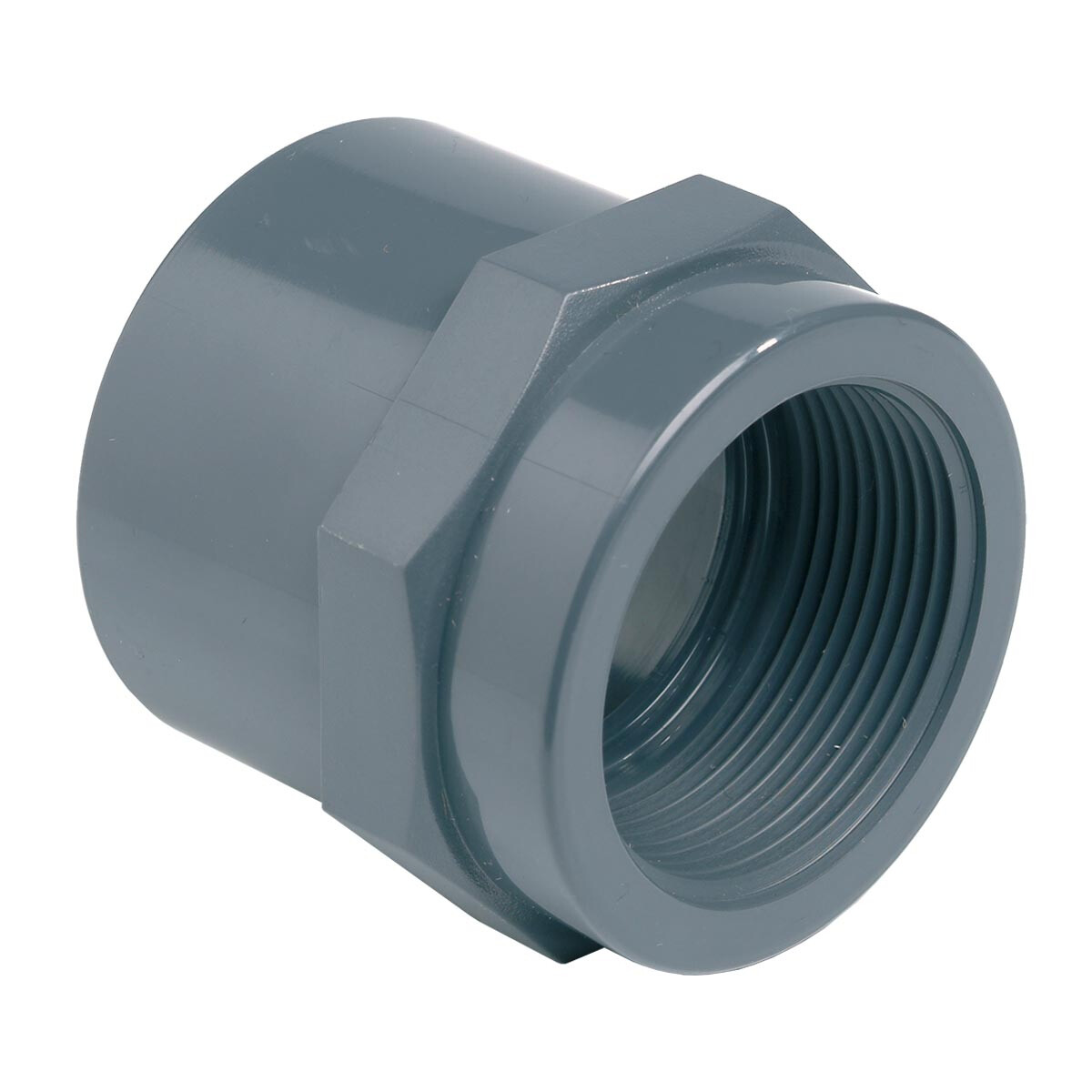

• Муфты — соединяют два отрезка трубы по прямой; переходные муфты стыкуют разные диаметры или дают переход на резьбу.
• Углы (отводы) — меняют направление трассы; бывают под 45° и 90°.

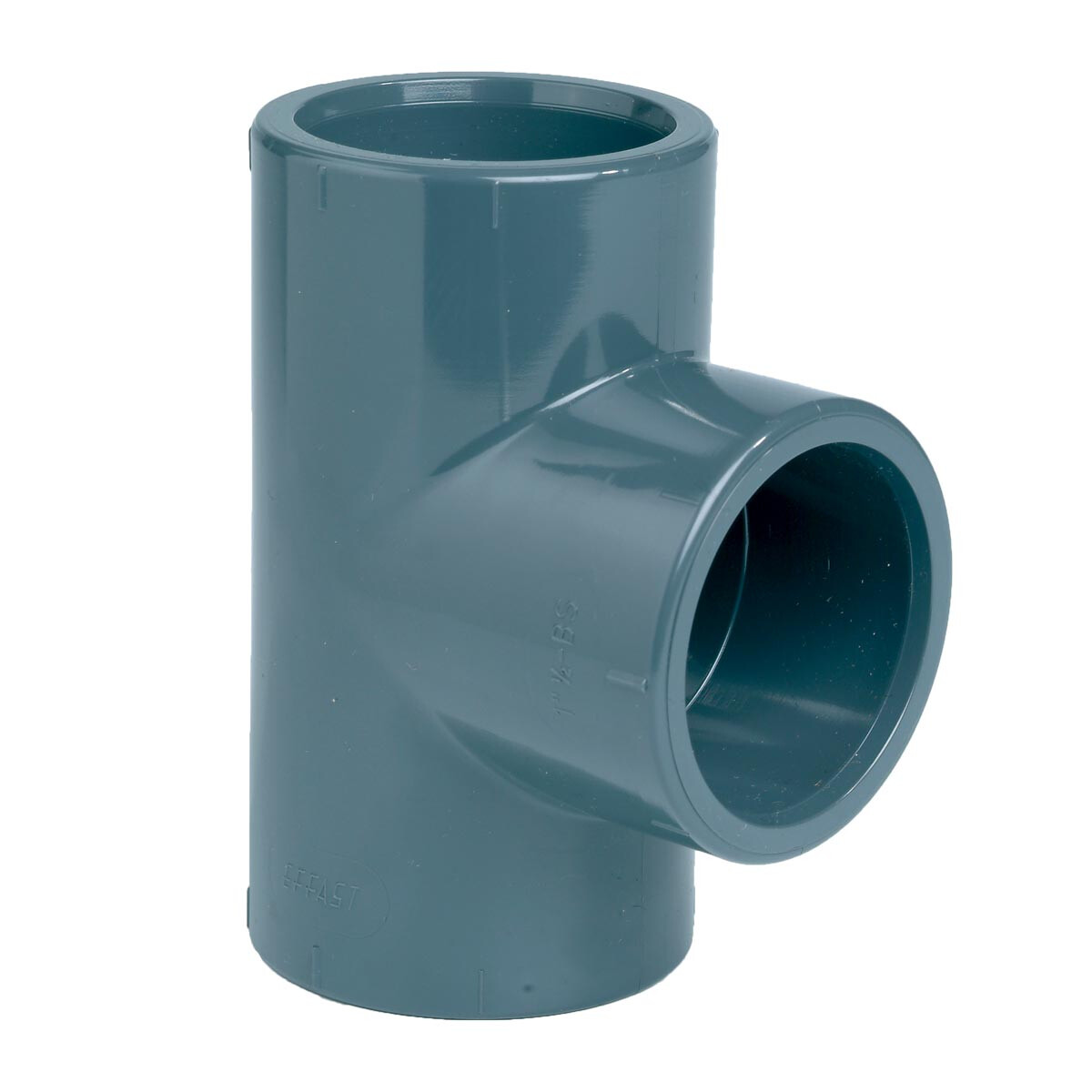

• Тройники — врезают ответвление; редукционный тройник делает отвод меньшего диаметра, чем магистраль.
• Крестовины — разводят поток на четыре стороны в одном узле.
• Редукционные кольца и втулки — переход с большего диаметра на меньший без замены всего узла.
• Заглушки — глухо закрывают конец трубы или резьбовой выход.
• Адаптеры, ниппели, муфты с резьбой — стыкуют ПВХ-трассу с насосом, фильтром, краном и другим оборудованием, у которого резьбовые патрубки.
• Фланцы и бурты — разъёмное соединение крупных диаметров и подключение к фланцевой арматуре.
• Крепления (клипсы) — фиксируют трубу к стене или основанию, держат геометрию трассы.

Диаметр и переходы

Диаметр фитинга должен совпадать с наружным диаметром трубы — в линейке это размеры от 16 до 400 мм. На что смотреть:

• Основные размеры частной обвязки — d50 и d63.
• Когда нужно соединить трубы разного сечения, берут переходные элементы: редукционное кольцо, переходную муфту или редукционный тройник.
• В маркировке перехода указывают оба размера (например, 63х50 мм) — первым обычно идёт больший диаметр.
• Резьбовые переходы маркируются в дюймах (1/2", 3/4", 1", 2" и т.д.) — это размер резьбы под ответную часть оборудования.

Способ соединения

От типа соединения зависит, будет узел разъёмным или монолитным:

• Клеевое — фитинг сажается на клей для ПВХ, шов получается неразъёмным и максимально герметичным. Основной вариант для стационарной обвязки.
• Резьбовое — с наружной или внутренней резьбой, для стыка с оборудованием и участков, которые периодически разбирают. Резьбу уплотняют лентой или нитью.
• Разборное (с уплотнением EPDM) — соединение на резиновом кольце, которое можно собрать и разобрать без разрушения. Удобно у насосов, фильтров и узлов, требующих обслуживания.

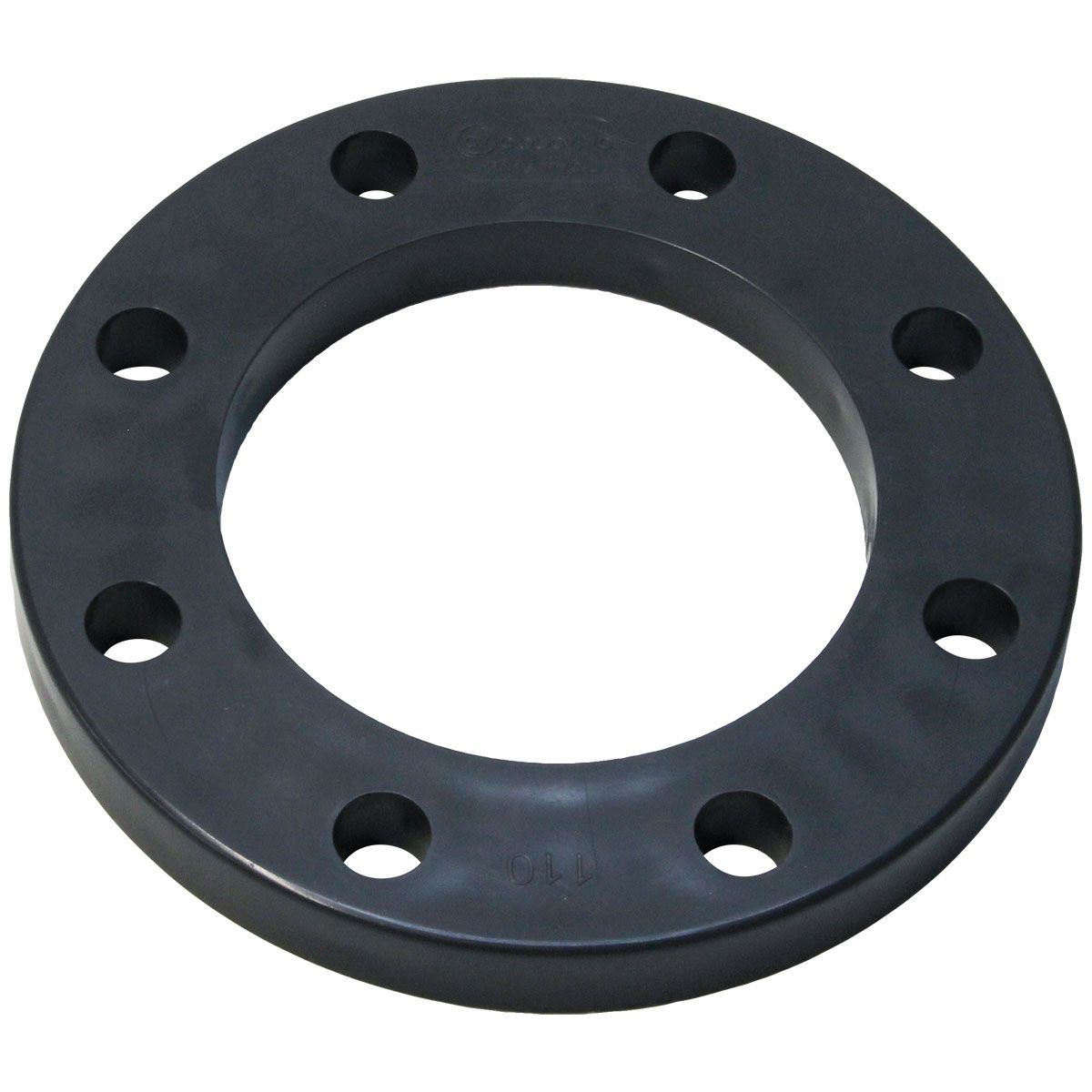

• Фланцевое — для крупных диаметров и сервисных разъёмов: бурт приваривается/вклеивается на трубу, свободный фланец стягивает соединение болтами.

Класс давления PN

PN показывает рабочее давление, которое держит фитинг. В разделе встречаются PN10 и PN16:

• PN16 — для напорных участков после насоса, где давление и нагрузка выше.
• PN10 — для самотёчных и менее нагруженных линий.

Класс давления фитинга не должен быть ниже, чем у трубы и насоса в этом контуре — иначе слабым звеном станет именно соединение.

Совместимость: что собрать в один комплект

Чтобы узлы сели плотно и не текли, у трубы, фитинга и арматуры должны совпадать диаметр, стандарт соединения и PN. Практичнее подбирать их одной серией и одного производителя — тогда раструбы садятся без зазоров. Для клеевого монтажа дополнительно понадобятся:

• клей и праймер для ПВХ-труб,
• запорная арматура ПВХ под те же диаметры,
• уплотнения и смазка для разборных и резьбовых узлов.

Перед покупкой удобно посчитать узлы по схеме обвязки: число поворотов даст количество углов, ответвлений — тройников, переходов между диаметрами — редукций, а стыков с оборудованием — резьбовых адаптеров.
